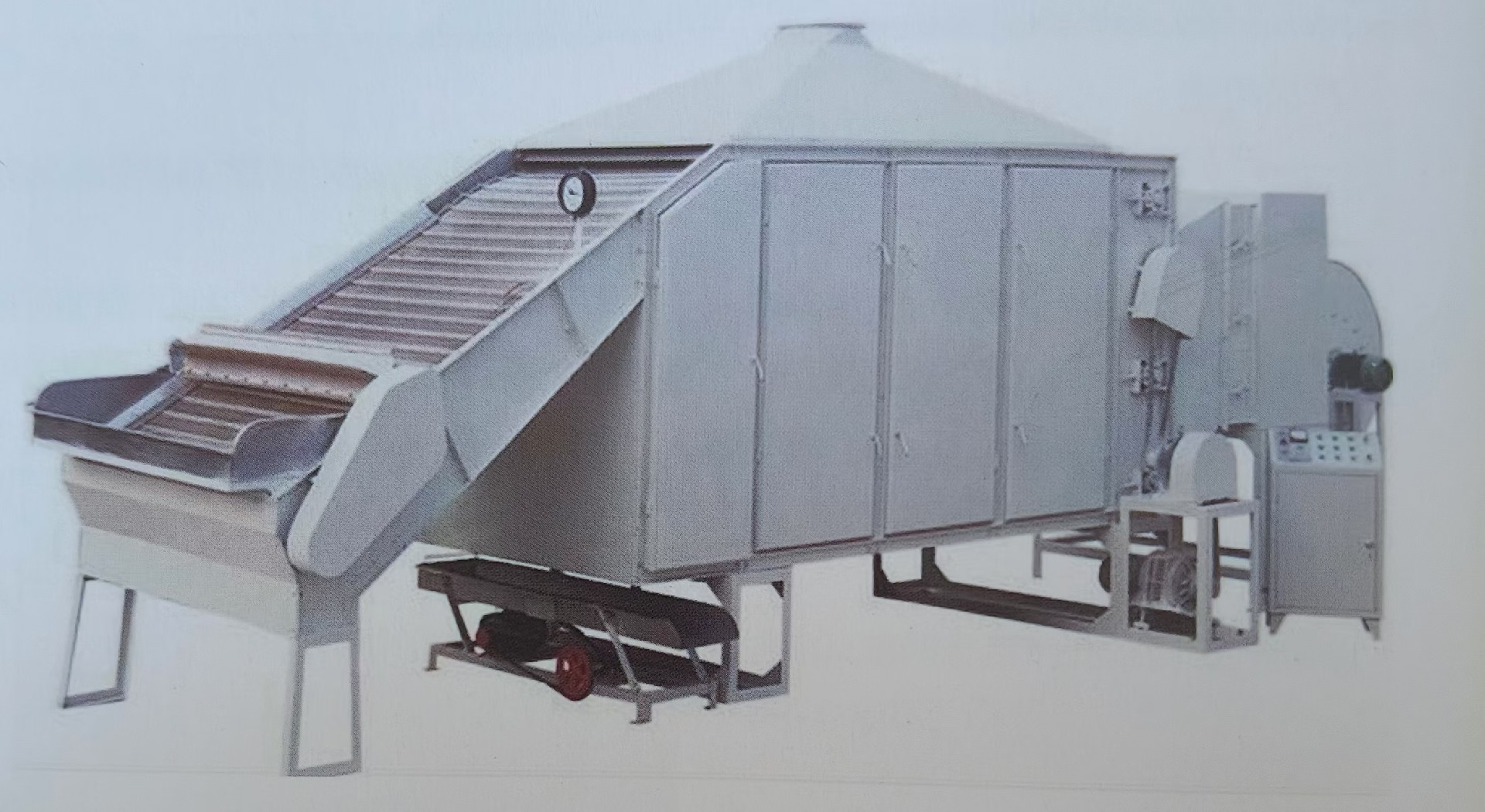

DW12-2-16m帶式干燥機技術資料及配置

（新版GMP認證產品）

一、結構及特點

DW12-2-16m帶式干燥機是我公司多年來針對用戶中藥產品研發設計新形的具有先進性的干燥設備之一。本機采用獨立的熱風循環系統進行配置組合。網帶直線運動輸送物料，保溫層夯實，無外泄，熱源完全利用。且節能的優勢，干燥時間快，生產效高，。大大地減少了勞動強度以及用工量，設備設計合理，完成性強，美觀度高，節約了占地空間。

本機快速脫水烘干，鋪料均勻輸送，熱穿透強，受熱均勻，排濕通過強排濕風機設置定時排濕及自控排濕兩種模式。連續工作效力大，產量高，對產品規格和有效成份沒有破壞和損耗。對干燥后的產品可進入下一道生產工序，也可直接包裝。

本機選用單元獨立的離心風機布置，熱風沿風機的離心作用下，橫向進入左側單元。通過風機風壓把電換熱器的熱量送入箱內，縱向向下再把換熱器產出的熱量串透網帶輸送的物料。再將剩余的熱量橫向吸入右側單元，通過風機的回風吸力將換熱器的熱量一并縱向向上再把電換熱器產出的熱量串透網帶上的物料。熱交換依次循環直到工作完畢。強排濕風機通過設定時間進行排濕或自控排濕。進風口是補充箱內正壓空氣，采集室內風進入箱內。起到相內溫度循環均勻。濕空氣上升快，排出徹底等優點。

本機的傳動裝置設計操作安全可靠，維修方便。減少空間的占有率。傳動采用擺線針輪減速機，另配變頻器可調節行走速度，運行平穩自如。

本機的溫度控制可分組，分別設定溫度值，根據物料所需的溫度自行設定。溫度的控制是通過溫控儀表控制PT100熱電阻傳遞信號，溫度達到設定值時，加熱自動停止，低于設定值時自動開啟加熱，形成自動控制溫度。使電蒸汽換熱器流通性好，發熱量快，蒸發能力強，生產量大，節省能源，減少用工量降低運行成本，為企業創效，增加不可估量的利潤。

二、 要技術參數

   1、技術條件

  ①產品：中藥

②干燥后終濕水份10%

 2、外形尺寸                    約18000*1600*3200mm

   3、干燥長度                    18000X12mm

   4、網帶有效寬度                2000mm

   5、單元數                      6個

   6、鋪料厚度                    30-50mm

   7、使用溫度                     50--1000C

   8、蒸汽換熱器                  5組

   9、不銹鋼加熱管緾繞翅片發熱

   10、輸送運行速度               50-150mm/min（變頻調速）

   11、  循環離心風機功率           4-72-3.5A  2.2kw×5臺

   12、風機流量                  14000-19000m3/h

   13、風機風壓                  650-950Pa

   14、排濕風機功率               4-72-3A 3kw

        風機流量                  3500-5500m3/h

        風機風壓                  400-680Pa

   15、傳動電機功率               BWY-4-43-5.5kw

   16、設備總質量                 6900㎏

三、傳動部分配制

1、傳動采用擺線針輪減速機 BWY3          1臺

   2、變頻器（傳動用）   1.75kw               1臺

   3 輸送鏈條                          （節距76.2mm）

   4、網帶（網帶1200mm）                 304 20目

5、網帶 （撐桿 ）  18*1.2  304             1套

6、傳動軸、鏈輪         φ65    φ364      1套

   7、 傳動鏈條       20A   45#                1套

   8 傳動軌道       ∠5×5   304角鋼         1套

   9、擋料板 平板   δ2mm  304 鏈條內兩側     1套

   四、干燥機部分配制

1、箱體內外板材   304不銹鋼 δ1.2mm 、1.0mm  1套

2、底框架  Q235  槽鋼   10#                   1套

3、上箱體內框架    方鋼50×50×3.0mm     1套

4、底框架外封板    304不銹鋼 δ1.2mm、1.0mm  1套

5、排濕風管        304不銹鋼 δ1.2mm         1套

6、進風風管        304不銹鋼 δ1.2mm         1套

7、排濕風機         4-72-3A-1.1kw              1臺

8、換熱器                                     5組

9、循環離心風機4-72-3.5A   2.2KW              5臺

10、保溫材料    硅酸鋁纖維棉                  1套

五、電控部分配制：采用PLC\觸摸屏控制，臺灣威倫牌

干燥段可分區控制溫度

   1、智能溫控儀  CHB902-021-0131013             2只        匯邦

2、熱電阻      PT100                          2只        三星

   3、時間繼電器      JS14S-999min               1只        亞泰

   4、接觸器    3TB4117                          3只        正泰

   5、接觸器    3TB4017                          2只        正泰

   6、斷路器    DZ47-63A  4P-45A                1只        正泰

   7、熱保護    3UA59                           5只        正泰

   8、變頻器   0.75kw                            1臺    深圳四方

   9、變頻器  1.5kw                              1臺    深圳四方

   10、固鈦繼電器            3H100                3組       正泰

   11、開關指示元件                               1套       正泰

   12、輔材（電線、電纜等配件）                   1套       正泰

   13、電器控制柜  不銹鋼   δ1.2mm              1臺       自制

六、工藝要求

   1、體內外表面平整、光潔。內圓弧使用氬弧焊焊接。

   2、有焊接部分均采用氬弧焊焊接工藝，所有焊接點均密焊，并光滑無

      凹凸現象。

   4、溫度控制系統應有PID功能，控制精度準確，無熱沖，加熱穩定性

好。

5、門采用不銹鋼鉸鏈及不銹鋼壓緊，密封采用硅橡膠密封條，密封效果好，使用壽命長，在120℃以下長期使用不老化。

6、單側附擋片的不銹鋼鏈條，該鏈條是為了在運行中防止物料滑出網帶而特殊設計制作的。

7、帶有風干系統

8、帶有排放系統
