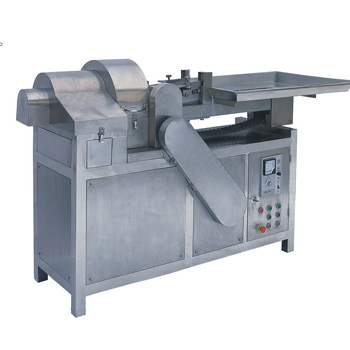

（轉盤式切藥機）金屬履帶切裁機
性能及簡介：
可切顆粒狀及軟硬性根莖、滕類纖維性藥材，也可非經常性切制香樟木、油松節、川子等。適用于制藥廠、中藥飲片廠、醫院、食品廠等相關行業。該機機體全部采用不銹鋼結構。輸送鏈?zhǔn)亲钚略O(shè)計的全鋼坦克鏈，輸送能力強，堅固耐用，不易打滑，不易生銹咬死，清洗方便。為了減少刀盤磨損，延長使用壽命，盤面采用基本面板和復合面板結構。面板磨損后可調換。飲片厚度的調節依靠空心軸調節機構，調整方便。整機結構合理，操作省力簡便，片型好，產量高，噪音低，維修簡單。本機配有過載保護裝置，系統運行可靠性好。
概述：
ZQY-100/200型轉盤式中藥切片機是我廠研制的JX系列中藥加工機械之一，是目前較理想的切片設備。該機分100型和200型兩種?？汕蓄w粒狀及軟硬性根莖、滕類纖維性藥材，也可非經常性切制香樟木、油松節、川子等。適用于制藥廠、中藥飲片廠、醫院、食品廠等相關行業。
該機機體全部采用鋼結構。輸送鏈?zhǔn)亲钚略O(shè)計的全鋼坦克鏈，輸送能力強，堅固耐用，不易打滑，不易生銹咬死，清洗方便。料盤及出料斗采用1Cr18Ni9Ti不銹鋼制成，既新型又衛生。為了減少刀盤磨損，延長使用壽命，盤面采用基本面板和復合面板結構。面板磨損后可調換。飲片厚度的調節依靠空心軸調節機構，調整方便。整機結構合理，操作省力簡便，片型好，產量高，噪音低，維修簡單。
主要技術參數：
序號 | 項目 | ZQY-100 | ZQY -200 | |
1 | 主軸轉速（r/min） | 800 | 800 | |
2 | 切削速度（次/ min） | 1400 | 1400 | |
3 | 輸送鏈寬度 | 100 | 200 | |
4 | 飲片厚度 | 0.5～15 | 0.5～15 | |
5 | 生產能力（Kg/h） | 150～500 | 500～1000 | |
6 | 刀門出料口尺寸 | 65×100 | 65×200 | |
7 | 工作性能 | 連續 | 連續 | |
8 | 外形尺寸 | 1860×750×1120 | 2150×800×1150 | |
9 | 操作高度 | 850 | 850 | |
10 | 整機重量（Kg） | 450 | 550 | |
11 | 配套電機 | 工作電壓（V） | 380 | 380 |
功率（KW） | 2．2 | 3 | ||
轉速（r/min） | 1440 | 1440 | ||
工作原理:
擠壓式輸送鏈與旋轉式刀盤呈垂直布置,物料連續向刀門輸送,由刀盤上的刀片將物料切成片狀，單機產量大。
結構原理:
該機傳動裝置主要有兩個部分組成：刀盤轉動裝置和輸送鏈傳動裝
①刀盤轉動裝置：電動機（2）通過三角膠帶（4）傳動帶動刀盤驅動機構（7），從而帶動刀盤旋轉。
②輸送鏈傳動裝置：刀盤驅動機構（7）旋轉，通過三角膠帶傳動帶動被動軸（6）旋轉，經過蝸輪減速箱（5）輸出，使與銅蝸輪同軸的傳動齒輪（15）旋轉，將動力傳至鏈輪軸。同時經過傳動齒輪（15）的嚙合作用，使上下輸送輪同步相向走動，從而將處于上下輸送鏈間的物料送入刀門。在刀盤旋轉的同時，輸送鏈將物料送至刀門，從而達到切制藥物的目的，當切藥需中途停頓，并退出刀門內的物料時，應先停機再倒車退出物料。
主要材料清單
序號 | 名稱 | 材質或規格型號 | 廠家 | 備注 |
1 | 不銹鋼管304 | 2.5*50*50 | 無錫 | |
2 | 不銹鋼矩形管304 | 2.5*40*800 | 無錫 | |
3 | 不銹鋼管304 | 2.0*30*30 | 無錫 | |
4 | 槽鋼 | 6# | 南京 | |
5 | 304不銹鋼板 | 2.0*1220*2440 | 武鋼/寶鋼 | |
6 | 304不銹鋼板 | 3.0*1000*2000 | 武鋼/寶鋼 | |
7 | 主軸 | 碳鋼鍍鉻 | 康善藥機 | |
8 | 轉盤 | 碳鋼鍍鉻 | 康善藥機 | |
9 | 伺服電機 | 1.5KW | 臺達 | |
10 | 減速機 | 4-1：30 | 杭州 | |
11 | 電動機 | 3KW | 杭州 | |
12 | 刀片 | 合金鋼 | 安徽 |
